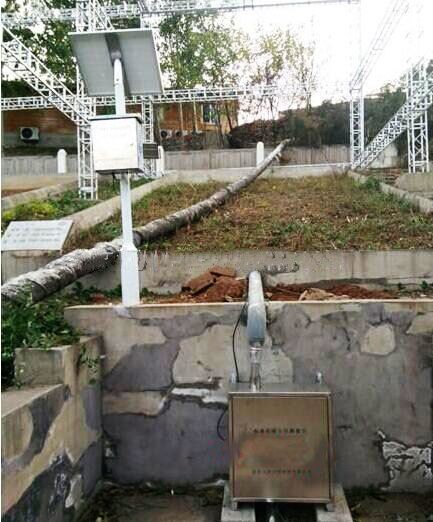

地表徑流測量系統

采用國際最新的CCD圖像傳感器加西門子紅外傳感器研制而成的。小區產流過程觀測儀采用ARM技術，可靠性高，穩定性強，比同行使用8位單片機和光敏電阻生產的小區產流過程觀測儀性價比高！

【地表徑流測量系統原理】主要用于自然降雨或者人工模擬降雨的情況下，實時在線觀測小流量的徑流小區水土保持監測數據。在同一個小區，可根據堰口的數量要求，能夠同時提供最多18個堰口通道的徑流小區的降雨、徑流流量、泥沙含量、水土流失含量等數據。本小區產流過程自動監測儀在研發生產中考慮了同行的測量精度不準確的特點，特將傳感器部分改造成一組發射，三組接收，加權求值的算法，使得我們的小區產流過程觀測儀采集精度高。同時，采用先進的32位ARM技術，使得系統在運行中比使用的8位51單片機做成的小區產流過程觀測儀運行速度快，可靠性性高。

【地表徑流測量系統性能】

1、 全天候無人值守，超聲波以及光電傳感器 綜合技術自動測量數據。

2、 工作管理數據采集存儲主控機可本地存儲大量的數據，可在現場通過RS232、RS485、CAN接口就地下載數據，CAN接口通訊可達10KM。

3、 具有上位機計算機上實時監測、顯示各測量參數動態過程以及曲線、歷史數據下載功能。

4、 可現場在數據管理主控機上自由設置采樣頻率以及調整時鐘數據，從而實現時間的完全一致功能。

5、 具有GPRS無線組網功能，如果幾個小區不在同一個地區，那么可以組網進行綜合監測。

6、 采用19264點陣液晶和按鍵操作方式，人機對話簡潔方便。

7、 采用arm技術，使得采集精度高，運算速度快，壽命延長。

地表徑流測量系統技術參數：

1、測量范圍：泥沙含量 0-120公斤/立方米；徑流量0.018-17000毫升/秒；（通過液位計算得出）

2、精度：泥沙含量小于3%，徑流流量誤差小于3毫升/秒；

3、液位測量范圍： 0-1500mm,精度：±5mm；分辨力： 1mm；

4、通訊接口：RS232、RS485；

5、通訊方式：GPRS無線通訊，可將數據上傳到監控中心；

6、顯示方式：點陣液晶顯示；

7、電壓范圍：太陽能供電DC12V；

8、工作環境：濕度≤92%（30-50℃）；工作溫度：-10-50攝氏度；

9、備電：在無太陽的情況下，蓄電池可連續工作168小時。

10、數據容量：采用8M FLASH存儲，固態存儲2年數據。

11、采樣頻率：無采樣頻率，實時采集。

12、雨強監測數據：0-360mm/h，降雨總量：精度0.2mm，誤差：+/-0.2mm。

13、采用不銹鋼制造，符合IP65等級。
