超聲波明渠流量計 |

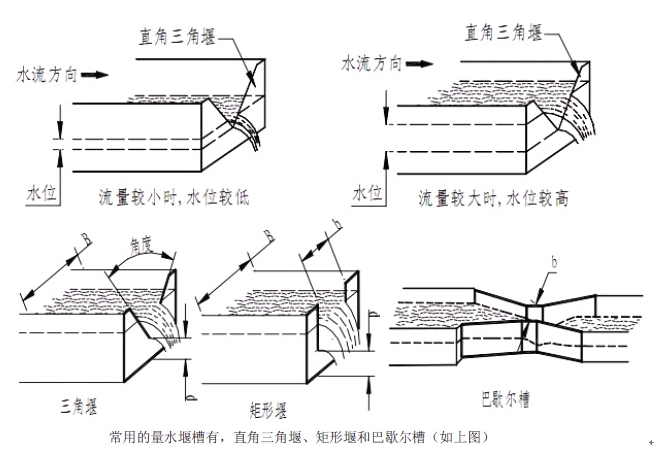

超聲波明渠流量計一、用途超聲波明渠流量計與量水堰槽配合使用,測量明渠內水的流量。主要用于測量污水廠、企事業單位的污水排放口、城市下水道的流量。這種儀器采用超聲波穿過空氣,以非接觸的方法測量,因此在粘污、腐蝕性液體情況下,比其它形式的儀表具有更高的可靠性。 二、工作原理 超聲波明渠流量計儀表直接測量的物理量是液位。用于明渠測流量時,在明渠上安裝量水堰槽。量水堰槽把明渠內流量的大小轉成液位的高低。儀表測量量水堰槽內的水位,再按相應量水堰槽的水位-流量關系反算出流量。 常用的量水堰槽有:三角堰、矩形堰和巴歇爾槽。 使用超聲波明渠流量計,安裝時必須知道配用量水堰槽的水位-流量對應關系。 量水堰槽的水位-流量關系可以從國家計量檢定規程《明渠堰槽流量計》JJG711-90中查到。 巴歇爾槽知道了喉道寬度b,就可以用相應的公式算出水位-流量對應關系。 三角堰和矩形堰也有相應的公式。但是還與按裝的渠道尺寸有關。確定水位-流量關系時,三角堰與渠道寬B、開口角度、上游堰坎高度p有關。 矩形堰與渠道寬B、開口寬b、上游堰坎高度p有關。 超聲波測液位原理:本儀表采用超聲波回聲測距法測液位。探頭固定安裝在量水堰槽水位觀測點上方。探頭對準水面。探頭向水面發射超聲波。 儀表的工作原理:儀表控制探頭發射和接收超聲波,測量聲波傳輸時間測算液位,在通過查水位-流量表,把液位轉成流量(單位:升/秒)。 超聲波明渠流量計顯示:儀表顯示液位高度、瞬時流量、儀表把瞬時流量按時間累加,得出累計流量。 儀表輸出有,4~20mA電流模擬量;繼電器的開關量(需訂貨選擇);RS485的數字信號。 三、技術指標 1. 流量量程:0.1升/秒~10米3/秒(由配用量水堰槽的規格決定) 2. 流量不確定度:1-3% 3. 超聲波最大測距:2米、4米、6米可選 4. 探頭盲區:0.4米(從探頭的法蘭盤起,0.4米內不能用于測量) 5. 測距誤差:<0.4% 或±3毫米(在1米量程內) 6. 水位分辨力:1毫米 7. 儀器防護:探頭為可防水式不可以浸水;儀器為防塵式 8. 交流或直流供電: 交流:220V 50HZ 2W;直流12-24V. 9. 防護等級:顯示儀表IP66,探頭IP68 10. 最大流量:4290000000.00立方米
四、明渠流量計量水堰槽的選擇:

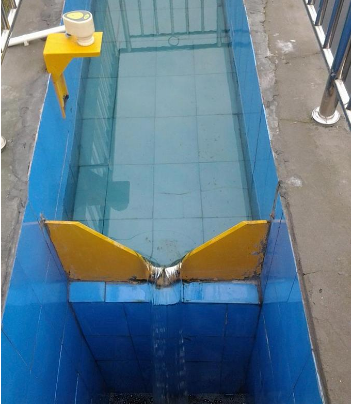

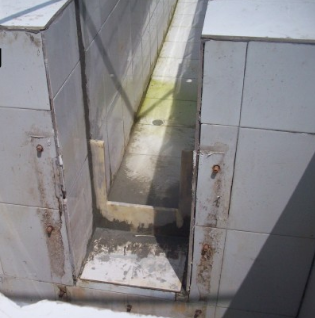

選擇量水堰槽的種類,要考慮渠道內流量的大小,渠道內水的流態,是否能形成自由流。根據流量的不同,我們可以選擇不同的堰槽。①大流量小于40 升/秒建議使用直角三角堰; ②大于40 升/秒建議使用巴歇爾槽; ③上游渠道較短,大流量又大于40 升/秒建議使用矩形堰。 五、明渠流量計堰槽規格及現場安裝實物圖: 明渠流量計三角堰:(材料:PVC、玻璃鋼、不銹鋼可選)。 流量越大,相應增加壁厚。 1、注意事項: ◇ 三角口處的尺寸準確、緣臺平直、光滑。板面光滑、平整、無扭曲。; ◇ 三角堰的中心線要與渠道的中心線重合。 ◇ 堰板嵌入渠道墻的部分,尺寸請用戶根據現場情況而定。 三角堰安裝在渠道上,堰板要豎直,要安在渠道的中軸線上。加工三角堰時,可以會使頂角變成圓角,在確定水位等于零的位置時要注意,三角堰的水位零點應在三角堰的側邊的延長線的交點上。儀表的探頭要安裝在飲料廠專用衛生型流量計上游距離堰板0.5~1米的位置。 明渠流量計矩形堰:(材質:PVC、玻璃鋼、不銹鋼可選) 流量越大,相應增加壁厚。 1、注意事項 ◇ 矩形口處的尺寸要準確、緣臺平直、光滑。板面光滑、平整、無扭曲。 ◇ 矩形堰的中心線要與渠道的中心線重合。 ◇ 堰板嵌入渠道墻的部分,尺寸請用戶根據現場情況而定。 2、適用范圍: ◇ 矩形堰加工,注意:矩形堰的水位-流量關系主要取決于堰口寬的“b”。也與上游渠道寬“B”和堰坎高“p”有關。 矩形堰安裝在渠道上,堰板要豎直,要安裝在渠道的中軸線上。儀表的探頭安裝在距離堰板0.5~1米的位置。精致看得見。 明渠流量計巴歇爾槽:(材質:PVC、玻璃鋼、不銹鋼可選) 流量越大,相應增加壁厚。 1、注意事項: ◇ 巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。 ◇ 巴歇爾槽通水后,水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。 ◇ 巴歇爾槽的上游應有大于5倍渠道寬的平直段,使水流能平穩進入巴歇爾槽。即沒有左右偏流,也沒有渠道坡降形成的沖力。 ◇ 巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密,不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉道段。 ◆三角堰安裝 ◆矩形堰安裝

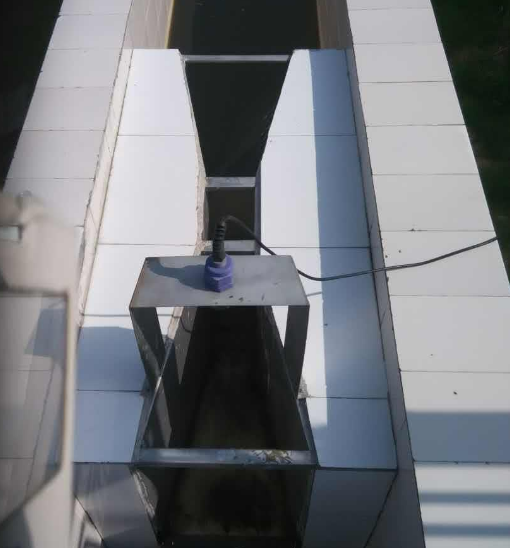

◆巴歇爾槽安裝 六、 明渠流量計安裝量水堰槽注意事項: ①. 量水堰槽的中心線要與渠道的中心線重合,使水流進入量水堰槽不出現偏流。 ②. 量水堰槽通水后,水的流態要自由流。 三角堰、矩形堰下游水位要低于堰坎;巴歇爾槽的淹沒度要小于“巴歇爾槽參數”的臨界淹沒度。 ③. 量水堰槽的上游小要有大于5 倍渠道寬度的平直段,使水流能平穩進入量水堰槽,標準是“水面沒有浪花”。即沒有左右偏流,也沒有渠道坡降形成的沖力。 ④. 量水堰槽安裝在渠道上要牢固。與渠道接觸介質的材料:隔離膜片:316L 不銹鋼, 哈氏合金C -276, 蒙乃爾合金或鉭。(可選)側壁、渠底連結要緊密,不能漏水。使水流全部流經量水堰槽的計量部位。量水堰板的計量部位是堰口;量水槽的計量部位是槽內喉道段。 |
