一、產品概述：

      FFS-01型淺水定水位土壤蒸滲自動檢測裝置是我司自主研發的用于自動測檢并記錄、存儲土壤中水份的蒸發量及入滲量的一種專利產品，

      本產品克服了以往同類產品中通過人工觀測入滲瓶和補水瓶的刻度來記錄入滲及蒸發量時產生誤差大，時實性差，工作量大的缺點，同時通過自動控制補水桶自動補水解決了以往同類產品補水過程中人工的復雜操作。實現了水份蒸發量、入滲量、地表凈流量、補水控制的時實控制、精確檢測與記錄的全自動處理。

二、系統組成及工作原理：

本裝置由土柱桶、平衡懷、馬氏瓶及磁浮子編碼器、入滲桶及磁浮子編碼器、地表凈流桶及磁浮子編碼器、補水桶、電磁閥、排水泵、數據采集器等組成。其工作原理簡述如下：

1、入滲量檢測：當外部降水時，水量進入土柱桶，土柱桶內的水位升高，水位高于埋深水位線時，高出的水會通過平衡懷入滲口流入入滲桶，入滲桶中的浮子傳感器將測到的水位變化量傳給采集器，采集器處理后顯示為土桶的入滲量。

2、地表凈流量檢測：當外部降水量較大未進入土桶入滲而經外部管道進入地表凈流桶后，地表凈流桶內水位上升，桶中的浮子傳感器將測到的水位變化量傳給采集器，采集器處理后顯示為地表凈流量。

3、蒸發量檢測：當土柱桶內的水份蒸發時，土桶內的水位會下降，當水位下降到埋深水位線以下時，馬氏瓶中的水會通過平衡懷向土桶補水，馬氏瓶內的水位會降低，瓶中浮子傳感器將檢測到的水位變化量上傳給采集器，采集器將馬氏瓶水位的下降量經處理后顯示為土桶的水份蒸發量。

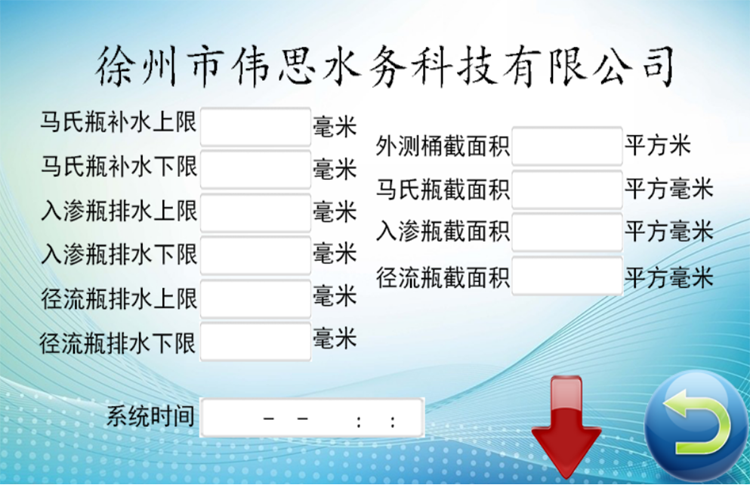

4、采集器在工作的過程中會不斷的通過三個浮子傳感器檢測入滲桶、地表凈流桶和馬氏瓶中的水位，當檢測到入滲桶或者地表凈流桶內的水位至上限時會自動啟動桶內的排水電機進行排水至下水位停止。當檢測到馬氏瓶的水位低至下水位時會自動啟動補水控制，將補水桶的水補入馬氏瓶至上限位時停止。

5、土壤水份及溫度檢測儀為附件（選配件），用于檢測土壤中的水份及溫度，該儀器可通過RS485，將數據傳至上位機。

三、性能指標：

1、入滲量的檢測精度：小于0.1mm.

2、蒸發量的檢測精度：小于0.1mm.

3、地表凈流量檢測精度：小于0.1mm.

4、采集器的顯示分辨率：0.1mm

5、采集器的采集時間：5分鐘一次或用戶自行設置（設置范圍：5分鐘至24小時）。

6、數據存儲記錄：大于6萬條。

7、土壤容積含水率：分辨率0.1%、準確度±3%、測量范圍0至100%

8、土壤測溫江范圍：-20℃至70℃、誤差±0.5℃

9、工作電壓：直流12V。

10、工作環境：溫度0℃∽50℃。濕度 95%HR(40℃時)

11、通訊接口:RS485,MODBUS協議�？赏ㄟ^有線或無線（RTU）接入上位機進行累計、匯總相關數據并以表格或曲線的方法顯示。
